Manley Core - Referencyjny Channel Strip

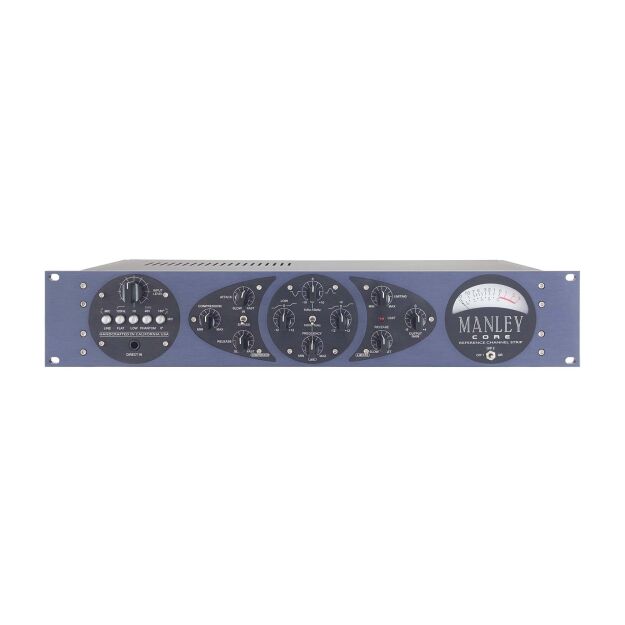

Manley CORE – Referencyjny Channel Strip

Główne cechy:

•  preamp mikrofonowy 48V, filtr HP 120Hz, odwrócenie polaryzacji, DI
• kompresor ELOP ratio 3:1, bypass
• equalizer sweepable mid bell, filtry półkowe High i Low
• limiter brick wall FET
• zasilanie Manley Power

Na podstawie 25-letniego doświadczenia w produkcji cenionego sprzętu studyjnego firma Manley Labs wydestylowała swoje podstawowe technologie. W 2014 roku wprowadzono Manley CORE, innowacyjny tor kanałowy, który łączy największe przeboje Manleya z nową technologią.

Niezwykle intuicyjny panel przedni łączy w sobie muzyczne i „wybaczające” układy, które pozwalają muzykowi skupić się na swoim wykonaniu, zamiast gubić się w morzu gałek. Łatwość obsługi i inteligentnie dobrane punkty operacyjne sprawiają, że uzyskanie źle brzmiącego nagrania jest praktycznie niemożliwe!CORE stanowi kulminację doświadczenia i wnikliwej współpracy Manleya z najlepszymi w branży realizatorami nagrań i muzykami. Za tę cenę nie ma innego channel strip z większym headroomem, czy bardziej uwodzicielskim brzmieniem niż CORE. Wykonywany ręcznie w USA, zbudowany jak czołg Manley CORE będzie stanowić epicentrum twojej sztuki nagraniowej.

Sygnał wchodzi przez nasz słynny, ręcznie nawijany transformator wejściowy MANLEY IRON® z niklowymi blachami w mu-metalowej puszce ekranującej. Lampowy stopień wzmocnienia jest najnowszą implementacją naszej słynnej topologii układów pracujących w klasie A, znajdujących się w VOXBOX® oraz w Manley Dual Mono Microphone Preamplifier i Mono Microphone Preamplifier. Ten obwód lampowy oparty wyłącznie na triodach pracuje na stabilizowanym zasilaniu 300 V B+, co daje ogromny zapas dynamiki i niesłabnącą moc.

Zasilany przez MANLEY POWER®

Szczegóły:

REGULATORY NA PANELU PRZEDNIM + WEJŚCIE BEZPOŚREDNIE

• Włącznik zasilania phantom 48V,
• Włącznik filtra górnoprzepustowego 120 Hz,
• Przełącznik odwracania polaryzacji,
• Tłumik wejścia (regulowany),
• Wybór poziomu wzmocnienia preampu mikrofonowego 40 dB lub 60 dB,
• Wybór wzmocnienia dla wejścia liniowego 20 dB lub 40 dB

Wejście bezpośrednie (DIRECT IN): Ten układ tranzystorowy o impedancji wejściowej 10 MΩ został zbudowany wyłącznie na elementach dyskretnych i jest podobny do wejścia DI w Manley SLAM!®, idealny do gitar, basu, klawiszy itp.

Kompresor

• Wyposażony w naszą udaną technologię ELOP®, obecną również w naszym słynnym Manley VOXBOX®,
• Kompresor jest wyjątkowo przed preampem mikrofonowym, co sprawia, że praktycznie nie można go przesterować,\
• Ratio 3:1,
• Płynna regulacja atack, release i treshold,
• Cichy wyłącznik Bypass

Korektor

• Filtry półkowe typu Baxandall dla dolnego i górnego pasma (80 Hz i 12 kHz) o zakresie ±12 dB,
• Regulowany filtr pasmowy średniotonowy (100 Hz – 1 kHz) lub (1 kHz – 10 kHz) o zakresie ±10 dB

Limiter

• Limiter FET o szybkim ataku typu „brickwall”,
• Płynna regulacja progu i czasu zwolnienia,
• Wskaźnik szczytowy LED,
• Regulacja wzmocnienia wyjściowego w zakresie 10 dB

Miernik

• Duży podświetlany wskaźnik analogowy,
• Trójpozycyjny przełącznik wyboru miernika umożliwia pokazanie poziomu redukcji wzmocnienia kompresora, poziomu sygnału wyjściowego preampu mikrofonowego oraz poziomu sygnału audio na wyjściu głównym.

Wejścia i wyjścia

• Wejście mikrofonowe symetryczne XLR,
• Wejście liniowe symetryczne XLR,
• Bezpośrednie wejście instrumentalne (DI) 1/4″ na przednim panelu,
• Punkt insertowy pomiędzy preampem mikrofonowym i korektorem/limiterem dostępny przez gniazdo TRS ¼”,
• Symetryczne wyjście bezpośrednie XLR (po sekcji preampu/ kompresora),
• Symetryczne wyjście główne XLR,
• Luksusowy panel przedni o grubości 1/4″ wycinany CNC, z laserowo grawerowanymi wstawkami, zdobi sztywną stalową obudowę 2U – wszystko pochodzi z południowej Kalifornii.

Specyfikacja:

• W pełni lampowa ścieżka audio przedwzmacniacza wykorzystująca 1 x 12AX7 dla wzmocnienia i 1 x 6922 jako wtórnik White’a,
• Impedancja wejścia mikrofonowego XLR symetryzowanego transformatorem: 1200 Ω,
• Impedancja wejścia liniowego XLR: 10 kΩ,
• Impedancja niesymetrycznego wejścia bezpośredniego 1/4″: 1 MΩ,
• Impedancja wyjścia bezpośredniego XLR: 50 Ω,
• Cichy tłumik sygnału wejściowego z przewodzącego tworzywa sztucznego,
• Filtr górnoprzepustowy preampu mikrofonowego od 120Hz z nachyleniem 6 dB/oktawę,
• Maksymalna redukcja wzmocnienia kompresora: 16 dB,
• Czas ataku kompresora: najwolniejszy 60 ms przy gałce ustawionej na minimum, 30 ms na środku, najszybszy 5 ms przy pokrętle w pozycji maksymalnej dla kompresji 6 dB,
• Czas zwolnienia kompresora: najwolniejszy 1,5s przy gałce ustawionej na minimum, 1s na środku, najszybszy 100 ms przy gałce w pozycji maksymalnej, z kompresji 6 dB,
• Maksymalny poziom wejścia mikrofonowego (ustawienie Low Gain): -5 dBu lub 435mV RMS przy 0,5% THD,
• Maksymalny poziom wejścia mikrofonowego (ustawienie High Gain): -25 dBu lub 44mV RMS przy 0,5% THD,
• Maksymalny poziom wejścia liniowego (ustawienie Low Gain): +13 dBu lub 3,5V RMS przy 0,5% THD,
• Maksymalny poziom wejścia liniowego (ustawienie High Gain): -8 dBu lub 300 mV RMS przy 0,5% THD`,
• Maksymalny poziom wejścia bezpośredniego (ustawienie Low Gain): +24 dBu lub 12V RMS przy 0,5% THD,
• Maksymalny poziom wejścia bezpośredniego (ustawienie High Gain): +17 dBu lub 5,5V RMS przy 0,5% THD,
• Maksymalny poziom powrotu insertu: +20 dBu lub 7,8V RMS przy 0,5% THD,
• Maksymalny poziom wyjściowy przedwzmacniacza (wysyłka insertu): +35 dBu lub 43V RMS przy 0,5% THD,
• Maksymalny poziom wyjściowy preampu (wysyłka insertu): +22 dBu przy 600 Ω,
• Maksymalny poziom wyjścia głównego: +20 dBu,
• Impedancja wyjściowa wysyłki insertu: 50 Ω,
• Impedancja wejściowa powrotu insertu: 13 kΩ,
• Impedancja wyjścia głównego: 50 Ω,
• Zapas dynamiki wyjścia bezpośredniego (w odniesieniu do +4 dBv): 31 dB,
• Zapas dynamiki wyjścia głównego (w odniesieniu do +4 dBv): 16 dB,
• Zakres dynamiki: > 90 dB,
• Pasmo przenoszenia: od 10 Hz do 20 kHz ±0,5 dB,
• Duży, podświetlany diodami LED miernik VU,
• Przełącznik mierników do odczytu poziomu wyjścia bezpośredniego z przedwzmacniacza (1), wyjścia głównego (2) lub redukcji wzmocnienia kompresora,
• THD+N (1Khz przy +4 dBm): 0,04% przy ustawieniu Low Gain,
• Poziom szumów (Wzmocnienie ustawione na minimum): -70 dB typowy szum szerokopasmowy,
• Wzmocnienie wejścia mikrofonowego: 40 lub 60 dB,
• Wzmocnienie wejścia liniowego: 20 lub 40 dB,
• Maksymalny poziom wzmocnienia sekcji korektora i limitera: 10 dB,
• Automatyczne wyciszenie podczas rozgrzewania: 30 sekund
• Pobór energii: maks. 35 W,
• Robocze napięcie sieciowe: 90 do 254 VAC (wewnętrzny zasilacz uniwersalny),
• Częstotliwość napięcia sieciowego: 50~60 Hz,
• Wymiary: 48,3 x 8,9 x 17,8 cm (zajmuje 2u),
• Waga urządzenia: 3,76 kg,
• Waga z opakowaniem: 5,22 kg
